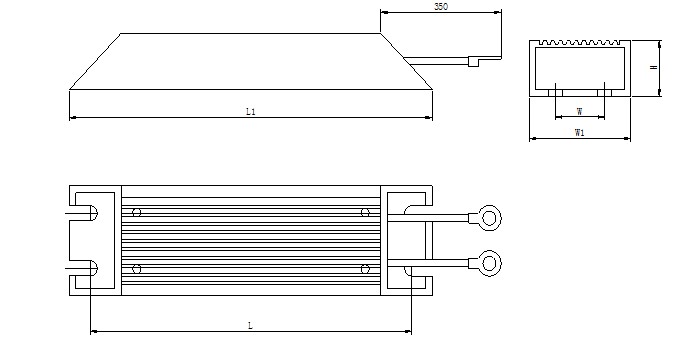

型號

功率(W)

尺寸

接線端子

配線(mm²)

引線長度

安裝螺絲

重量

L1

L

W1

W

H

RXLG

60

115

100

40

0

20

2-5S

1.5-6

350

M5

0.17

80

140

125

40

0

20

2-5S

1.5-6

350

M5

0.2

100

165

150

40

0

20

2-5S

1.5-6

350

M5

0.24

120

184

169

40

0

20

2-5S

1.5-6

350

M5

0.28

150

215

200

40

0

20

2-5S

1.5-6

350

M5

0.32

200

167

152

60

0

30

2-5S

1.5-6

350

M5

0.46

300

215

200

60

0

30

2-5S

1.5-6

350

M5

0.62

400

268

253

60

0

30

2-5S

1.5-6

350

M5

0.8

500

335

320

60

0

30

2-5S

1.5-6

350

M5

1

600

335

320

61

40

59

M6

導片

34

M5

1.8

800

400

385

61

40

59

M6

導片

34

M5

2.2

1000

400

385

50

30

108

M6

導片

34

M5

3.6

1200

450

435

50

30

108

M6

導片

34

M5

4

1500

495

480

50

30

108

M6

導片

34

M5

4.5

2000

650

635

50

30

108

M6

導片

34

M5

5.8

項目

測試方法及檢驗標準

試驗標準

電氣特性

使用溫度范圍

-40°C-200°C

電阻值

標準值±5%

GB5729.4.5

短時間過載

施加10倍額定負載5秒后無異樣，電阻值變化在±2%+0.05Ω

GB5729.4.13

絕緣電阻

端子和支架間施加DC1000V 60S絕緣電阻100M ΩC以上

GB5729.4.6

耐電壓

端子和支架間施加AC3500V 50Hz/1min后無異樣，電阻的變化率為±1%+0.05Ω

GB5729.4.7

機械特性

端子強度

施加端子引出方向靜載荷4.5Kg 10S無變形

GB5729.4.16

耐振性

10-55Hz振幅1.5mm，XYZ三方向各2h,無接觸不良，阻值變化在±1%+0.05Ω內

GB5729.4.22

環境特性

耐熱性

350°C的恒溫箱內，2h后無損傷、接觸不良，阻值為±2%+0.05Ω

GB5729.4.23

低溫沖擊

施加額定負載后，放-40°C的環境中放置15min,無斷裂，變形，阻值為±2%+0.05Ω

GB5729.4.23

耐濕加載壽命

40°C 90-95RH環境中，施加相當額定負載1/10的直流電壓1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±3%+0.05Ω內

GB5729.4.24

加載壽命

正常環境下施加額定負載，1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±5%+0.05Ω內

GB5729.4.13
